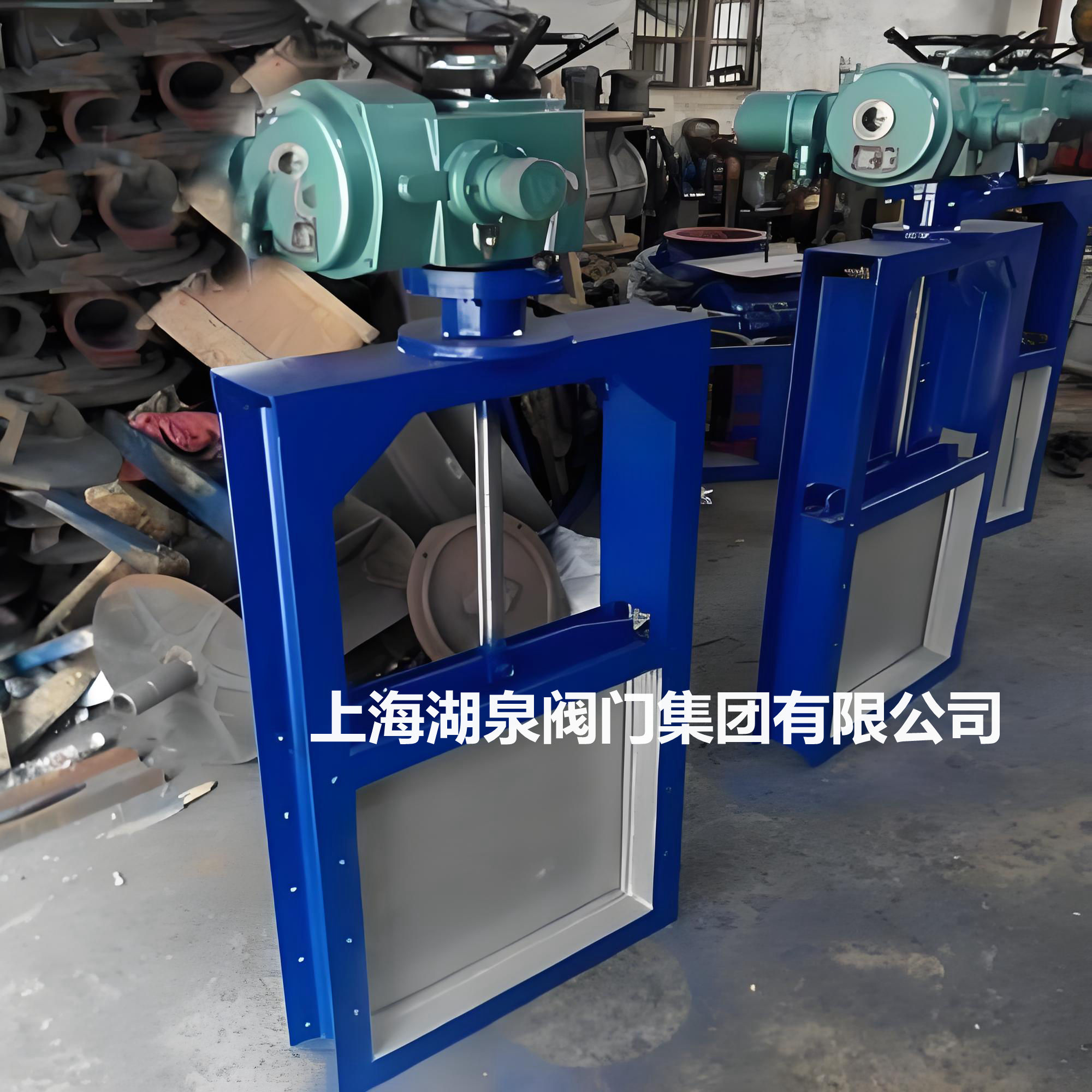

上海湖泉閥門集團有限公司電動插板閥是一種通過滑動閘板控制流體通道啟閉的閥門，其閘板運動方向與流體方向垂直，主要適用于全開或全關工況，通常不用于調節和節流。為確保設備長期穩定運行，延長使用壽命，以下從產品概述、安裝規范、操作指南及維護保養四個方面提供詳細技術說明。它是由電動執行機構、閥體、閘板、密封件及附件組成。其核心工作原理是通過電動機驅動減速機，帶動絲桿或連桿機構，使閘板沿水平或垂直方向往復運動，從而實現流道的切斷或導通。

• ‌結構特點‌：結構簡單、重量輕、無卡阻、切斷速度快。部分高壓型號集成紅外測距組件，可精確測量閘板位置。
• ‌適用范圍‌：廣泛應用于煤化工、石油化工、冶金、礦山、電力、環保等行業，適用于粉塵、漿料、固體顆粒及無粘度液體的輸送與控制。
• ‌主要參數參考‌：
  • 公稱通徑：DN50-DN500（圓形），200×200至1200×1200mm（方形）。
  • 公稱壓力：1.0MPa-1.6MPa，部分高壓型號可達更高。
  • 工作溫度：-29℃至300℃（視密封材質而定）。
  • 連接形式：對夾式、法蘭式。

安裝質量直接決定閥門的密封性能與運行可靠性，需嚴格遵循以下步驟：

1. 安裝前檢查

• ‌核對參數‌：確認閥門型號、口徑、壓力等級、材質及防爆等級符合工況要求。
• ‌清潔管道‌：徹底清除管道內的焊渣、砂石、鐵銹等雜物，防止雜質進入閥腔造成卡堵或劃傷密封面。
• ‌手動測試‌：利用手動裝置將閥門全開、全關2-3次，確認閘板移動順暢、無卡滯、無異響。

2. 安裝要點

• ‌流向一致‌：介質流向應與閥體箭頭指示方向一致。雖多數型號為雙向密封，但硬密封或帶導流孔型號需嚴格按流向安裝。
• ‌同軸對中‌：管道法蘭必須同軸、平行，嚴禁強行拉伸或擠壓管道以適配閥門，否則會導致閥體變形、密封失效。
• ‌螺栓緊固‌：采用對角均勻緊固方式，避免單邊受力。DN300以上大口徑閥門建議加裝管道支架，防止閥體下垂。
• ‌空間預留‌：周圍應預留足夠的操作與維護空間，確保電動執行器便于拆卸和接線。
• ‌安裝姿態‌：優先垂直安裝（閥桿朝上），以減少粉塵堆積；若水平安裝，需增加支撐。DN600以上規格調試期間建議垂直安裝。

3. 電氣連接

• 嚴格按接線圖施工，動力線與信號線分開布線以防干擾。
• 戶外或潮濕環境需做好接線盒密封防水，防爆區域須確保接地可靠且嚴禁帶電開蓋。

1. 正常操作

• ‌啟閉原則‌：電動插板閥主要用于切斷，不建議作為節流閥使用。開啟和關閉時應平穩進行，避免頻繁點動或快速沖擊。
• ‌狀態監控‌：運行中觀察開度顯示、反饋信號是否正常，監聽有無異常摩擦聲或撞擊聲。
• ‌壓力平衡‌：對于大口徑、高壓差工況，建議設置旁通閥，在平衡壓力后再啟閉主閥，以降低啟動負荷，保護電機。

2. 禁忌事項

• ‌嚴禁半開半閉‌：長期處于半開狀態易導致密封面偏磨和介質沖蝕，縮短壽命。
• ‌嚴禁帶壓維修‌：拆卸、調整或更換部件前，必須切斷電源并泄壓。
• ‌嚴禁強行操作‌：若閥門卡死，不得強行手動啟閉，以免損壞閥桿或齒輪箱，應排查原因后處理。

定期維護是預防故障的關鍵，建議根據工況制定保養計劃（一般1-6個月一次）。

1. 日常巡檢

• ‌外觀檢查‌：查看閥體、法蘭連接處有無泄漏，標識是否清晰。
• ‌緊固件檢查‌：定期檢查法蘭螺栓、執行器固定螺栓，發現松動及時緊固。
• ‌運行監測‌：注意電機溫度、電流是否正常，填料函有無輕微滲漏。

2. 定期保養

• ‌清潔潤滑‌：
  • 清理閥桿、絲桿及導向部位的灰塵與油污。
  • 涂抹專用潤滑脂（常溫用鋰基脂，高溫用石墨脂，腐蝕工況用全氟脂）。注意：氫能、氧氣工況嚴禁使用普通油脂。
  • 粉塵工況需定期吹掃積料，防止卡堵。
• ‌密封件維護‌：
  • 填料壓蓋不可過緊，以剛好止住泄漏為宜，避免閥桿抱死。
  • 軟密封件（橡膠/PTFE）一般1-2年更換，漿料工況需縮短至3-6個月。
  • 發現密封面磨損、劃痕或腐蝕，應及時研磨或更換。
• ‌執行器維護‌：
  • 檢查限位開關和扭矩保護裝置是否準確，嚴禁隨意調大扭矩限值。
  • 智能型執行器需定期校準零點和滿度，備份參數。
  • 檢查接線盒防潮情況，防止進水乳化潤滑脂。

3. 特殊工況注意事項

• ‌腐蝕性介質‌：定期檢測襯層（如襯氟、襯膠），發現針孔或鼓包立即更換，清洗時禁用金屬工具刮擦。
• ‌長期停機‌：排空介質并沖洗干凈，每月手動啟閉一次以防銹死，執行器斷電并做好防塵防潮措施。

遵循上述安裝、操作及保養規范，可有效降低電動插板閥的故障率，確保生產系統的安全高效運行。如遇復雜故障，建議聯系專業技術人員進行處理。
